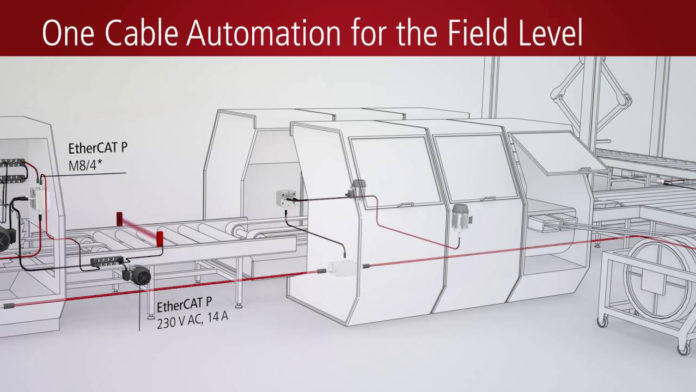

Povezivanje pojedinačnih uređaja, decentralizovanih terminalnih kutija i mašinskih modula pomoću jednog kabla postaje moguće zahvaljujući kombinovanjem industrijske Ethernet komunikacije preko EtherCAT-a uz dodatno napajanje koje zahtevaju priključene komponente.

 Za mreže od 24 V, to je realizovano korišćenjem EtherCAT P tehnologije koje je povezana preko specijalnih M8 konektora. Da bi obezbedili dodate mogućnosti napajanja preko jednog kabla, novi ENP i ECP konektori kombinuju EtherCAT ili EtherCAT P komunikaciju sa dodanim pretvaračima električne energije u jednom kablu. Oni su jednostavni za upotrebu, mehanički su kodirani kako bi sprečili greške pri instalaciji i kako bi ponudili IP67 zaštitu.

 Fleksibilan dizajn ovog kabla omogućuje njegovo povezivanje sa mnogim aplikacijama. Neograničena otvorenost za mešovite mrežne topologije omogućava fleksibilne prelaske između:

  • EtherCAT P komunikacija sa integrisanim napajanjem (jedno rešenje sa M8 konektorom).
  • Jedno kablovsko rešenje koje koristi hibridne kablove koji kombinuju EtherCAT ili EtherCAT P komunikacioni element sa dodatnim prevodiocima struje (jedno rešenje kabla sa novim ENP ili ECP konektorom).
  • Konvencionalno rešenje sa dva kabla sa odvojenim napajanjem (EtherCAT preko M8 / PJ45 konektora ili EtherCAT/EtherCAT P preko ENP/ECP konektora).

 ECP i ENP konektori primenjuju kombinaciju komunikacionih i energentskih elemenata u različitim klasama performansi koje se kreću u rasponu od 3-64 A u jednom kompaktnom dizajnu.

 Najveće prednosti ovih konektora su to što je sada sistem sveden samo na osnovne elemente, sistem je jednostavan za korišćenje zbog bajonetskih veza sa mehaničkim i bojnim kodiranjem. Takođe, ovi konektori omogućuju korišćenje manjeg broja, tanjih i jeftinijih kablova.

 ECP i ENP konektori sa EtherCAT P kodiranim M8 konektorima, pokrivaju korišćenje svih aplikacija od 24 VDC na ulazno/izlaznom I/O nivou da pokreću sisteme sa 480 VAC i maksimalno 64 A. Visoka fleksibilnost sistema za povezivanja, dostupna je u većini područja primene. U zavisnosti od specifičnih potreba, nekada se koristi EtherCAT i EtherCAT P pojedinačno ili u kombinaciji. Tipični zahtevi za male i srednje sisteme pokriveni su EtherCAT P sa do 3 A u kombinaciji sa M8 ili ECP konektorima. Nasuprot tome, serija ENP konektora korisna je pri većim instalacijama koje uključuju dužu daljinu prenosa.
