Rohde & Schwarz proširuje svoj portfolio osciloskopa sa serijama R&S RTM3000 i R&S RTA4000. 10-bitna vertikalna rezolucija, prva u klasi, omogućava merenje snage koja ispunjava strožije zahteve koje zahteva napredna elektronika. R&S RTA4000, koji je takođe idealan za analizu serijskih protokola, čak nudi i brzine uzorkovanja do 1 GSa.

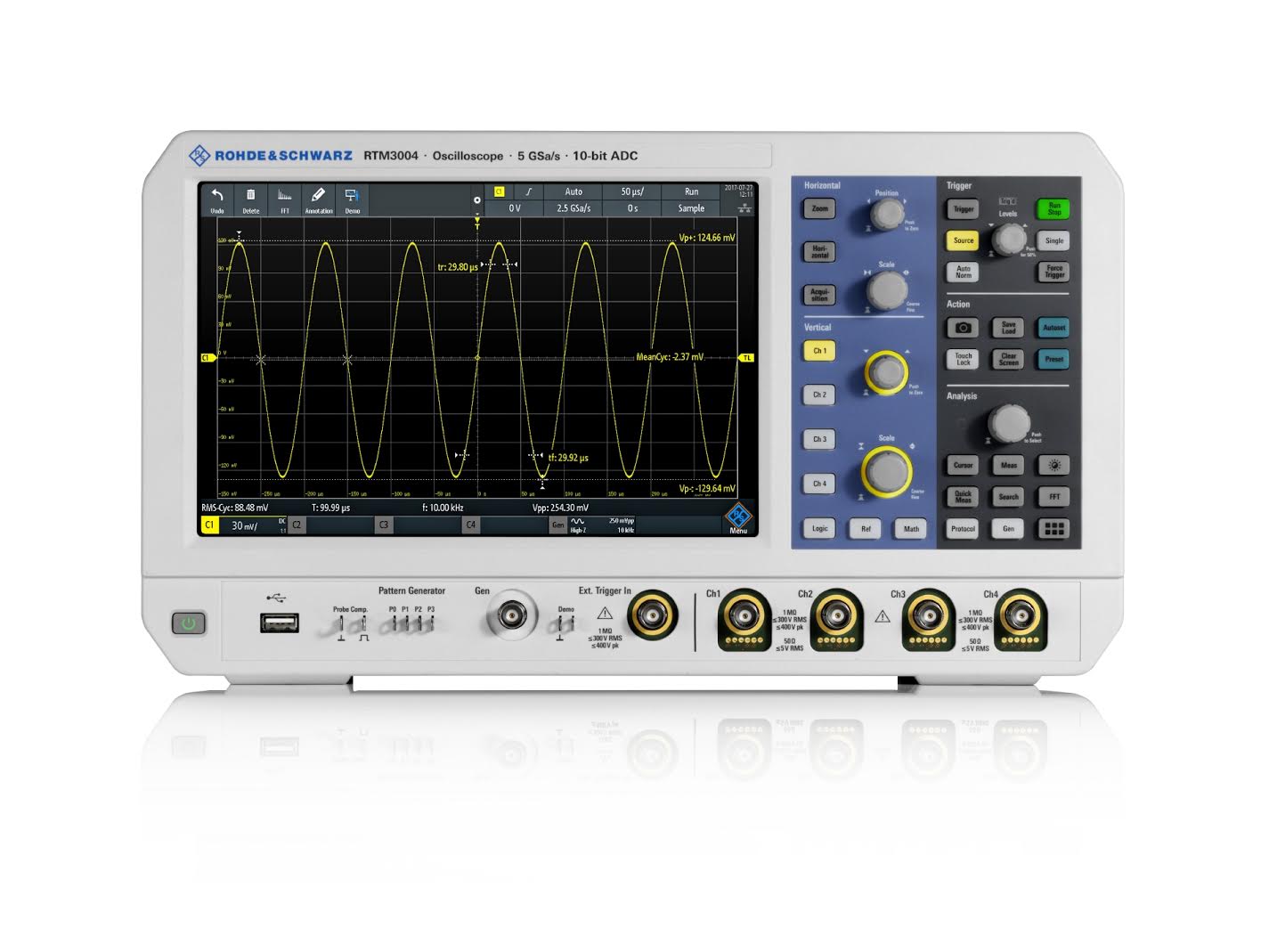

Novi R&S RTM3000 osciloskop radi na pojasnim širinama od 100 MHz, 200 MHz, 350 MHz, 500 MHz i 1 GHz. Osciloskopi sadrže pripadajući 5 GSa 10-bit ADC, a svaki model uključuje 40 MSa (80 MSa opciono) memorije uzorkovanja po kanalu uz opcionalnu segmentnu memoriju od 400 MSa. Novi R&S RTA4000 osciloskop radi na pojasnim širinama od 200 MHz, 350 MHz, 500 MHz i 1 GHz. Ovi modeli uključuju isti 10-bitni ADC, ali imaju još više memorije, sa izuzetnom 100 MSa (200 MSa opciono) memorije uzorkovanja po kanalu uz standardnu segmentnu memoriju od 1 GSa (1,000 MSa). Obe serije instrumenta imaju vrhunski kapacitivni ekran osetljiv na dodir dijagonale 10,1” za lakše rukovanje i ekikasnost u radu.
Njihovi inženjeri nastavljaju da donose inovativne osciloskope na tržište koji povećavaju pouzdanost merenja. Sa 10-bitnom rezolucijom i najvećom količinom memorije u svojim klasama, novi Rohde & Schwarz instrumenti ne ostavljaju dilemu za izbor. Dodatkom novih R&S RTC1000, R&S RTM3000 i R&S RTA4000 serija već postojećoj R&S RTB2000 koja je predstavljena marta 2017. godine nudimo najsavremenije instrumente klasifikacije 1000, 2000, 3000 i 4000 na tržištu.
10-bitna vertikalna rezolucija: savršena za merenje snage
Merenja snage, kao što su ripple i nivo šuma DC linije, zahtevaju osciloskop sa visokom vertikalnom rezolucijom, malim šumom i odličnom DC gain linearnošću. Većina osciloskopa nudi 8-bitnu vertikalnu rezoluciju, što omogućava da se signal mapira na jednu od 256 vertikalnih pozicija. 10-bitni ADC R&S serije osciloskopa (RTB2000, RTM3000 i RTA4000) podržava 1024 vertikalne pozicije. Ovo je četiri puta preciznije od uobičajenih 8-bitnih osciloskopa u ovom segmentu i od suštinskog značaja za merenje ripple-a i šuma. R&S RTM3000 i R&S RTA4000 osciloskope odlikuje izuzetno nizak signalni šum, dok R&S RTA4000 seriju odlukuju karakteristike integriteta signala, kao što je preciznost DC gain-a do 1%.
Neprikosnovena dubina memorije: neophodna za analizu serijskih protokola
Nakon pojasne širine i brzine uzorkovanja, dubina memorije je najvažniji atribut koji određuje sposobnost instrumenta za rukovanje velikim brojem zadataka za rešavanje problema. Dodatna memorija uzorkovanja omogućava korisnicima duže snimanje i daje više vremena za testiranje i rešavanje problema. Ovo je naročito korisno pri analizi serijskih protokola ili sekvenci uključivanja i isključivanja. Osciloskopi serije R&S RTM3000 imaju 8-20 puta više memorije od vodećih instrumenata drugih proizvođača ove klase. Sa 1 GSa segmentnom memorijom, serija R&S RTA4000 nudi 200 puta više memorije od drugih osciloskopa u svojoj klasi.
Dok serija R&S RTM3000 dolazi u varijantama sa dva i četiri kanala, osciloskopi serije R&S RTA4000 dolaze isključivo kao četvorokanalni modeli. Početne cene su 3.190 EUR za dvokanalni 100 MHz R&S RTM3002 dok četvorokanalni 200 MHz R&S RTA4004 startuje sa cenom od 5.230 EUR. Za korisnike sa zahtevnijim potrebama dostupan je veliki broj opcija za nadogradnju. Ovo uključuje 16 integrisanih digitalnih kanala sa MSO opcijom, dekodiranje protokola i trigerovanje za različite industrijski definisane magistrale kao i integrisani generator talasnih oblika.
Za više informacija budite slobodni da kontaktirate Rohde & Schwarz ili posetite njihovu web prezentaciju o ovoj temi: Rohde&Schwarz osciloskopi
Rohde & Schwarz Österreich Ges.m.b.H.
Representative Office Belgrade
Španskih boraca 3
11070 Beograd
tel: +381 11 6556 814
e-mail: rs-serbia@rohde-schwarz.com
