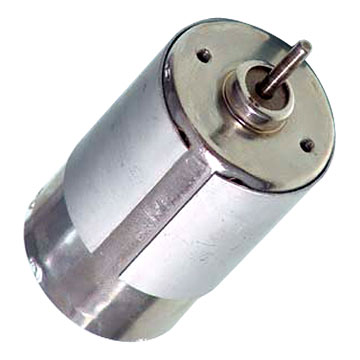

dc-motor_jednosmerni_motor_elektronika_automatika.jpgElektromotori su uređaji koji pretvaraju električnu energiju u mehaničku. Elektromotori uglavnom rade na principu elektromagnetne indukcije, mada postoje i elektromotori koji koriste druge elektromehaničke fenomene, kao što su elektrostatička sila i piezoelektrični efekat. Kada se kaže elektromotor, uglavnom se misli na rotacioni elektromotor tj. motor koji stvara obrtno kretanje. Takođe postoje i linearni motori, ali o njima u ovom tekstu neće biti reči. Ovde ćemo se baviti elektromotorima koji se pobuđuju jednosmernim naponom/strujom.


  Mnogi od nas su još u osnovnoj školi na časovima tehničkog obrazovanja pravili male elektromotore od lima i lakirane bakarne žice, koji su se obrtali priključivanjem na napon baterije od 9V. Ovde će takođe biti reči o motorima namenjenim jednosmernim veličinama, koji su danas nezaobilazni u svim domaćinstvima i svim segmentima industrije. Takođe ih možemo sresti u računarskoj opremi, automobilima, itd. Glavna prednost jednosmernih motora u odnosu na one koji se napajaju naizmeničnim veličinama je lakše upravljanje brzinom, momentom i smerom obrtanja. DC motori se uglavnom prave za manje snage, jer bi za veće snage oni morali da imaju veće i jače izvore jednosmerne struje.

  DC motore možemo podeliti po tome kao su vezani namotaji polja (statora) i armature (rotora). Imamo serijske i paralelne motore. Serijski motori su prikazani na slici 1, a paralelni na slici 2.

Slika 1. Serijska veza motora

Slika 2. Paralelna veza motora

   Prema konstrukciji motore možemo podeliti na motore sa četkicama (brushed), motore bez četkica (brushless) i koračne (step) motore.


  •   Motori sa četkicama (brushed)

  Sastoje se od statora (stalni magneti), rotora, četkica i komutatora. Komutator je mehanički prekidač koji periodično obrće smer struje u motoru. Čini ga par međusobno izolovanih bakarnih kontakata polucilindričnog oblika pričvršćenih oko rotora. Četkice služe za zatvaranje strujnog kola izmedju izvora preko komutatora. One su načinjene od mekšeg materijala nego komutator i lako se menjaju jer se habaju usled eksploatacije. Na slici 3 prikazan je DC motor sa četkicama.

Slika 3. Motor sa četkicama

  Kada se kalem napaja, magnetno polje se generiše oko armature. Leva strana armature je gurnuta od strane levog magneta i privučena prema desnom magnetu i to izaziva rotaciju. Kada armatura postaje horizontalno poravnata, komutator obrće smer struje kroz kalem obrtanjem magnetnog polja. Tako se proces ponavlja (slika 4).

Slika 4. Princip rada brushed motora

  •   Motori bez četkica (brushless)

  Su DC motori bez četkica. Na rotoru su permanentni magneti, a stator se pobuđuje odgovarajućom elektronikom. Imaju zamenjen mehanički komutator za elektonski. Kod ovih motora nema problema oko zatvaranja strujnog kola kroz rotor preko četkica, a samim tim su jeftiniji za održavanje i ne dolazi do varničenja između rotora i četkica. Kako kontroler koji diktira smer obrtanja motora mora znati u kom položaju se nalazi rotor u odnosu na stator u statoru se nalazi Hall senzor  ili rotacioni enkoder . Šema brushless motora prikazana je na slici 5.

Slika 5. Šema motora bez četkica

  • Koračni (step) motori

  Step motori su vrsta BLDC motora koji pretvara digitalne pulseve struje u fiksne inkremente ugaonog pomeranja nazvane koracima. Stator ima paran broj jednako razmaknutih polova (zubaca) , svaki sa zavojnicom. Suprotni parovi statora su vezani i uvek su suprotnog pola. Može da ima 2,3 ili 4 nezavisna kruga iliti faze povezana sa sever-jug parovima polova. Rotor ima zubce od magneta koji se nalaze skroz u krugu rotora. Broj zubaca statora, rotora i broj faza određuje korak motora. Ugao koraka = 360°/(broj zubaca rotora*broj faza statora).

Slika 6. Koračni (step) motor

  Jedna od podela step motora je na unipolarne i bipolarne step motore.

  Unipolarni koračni (step) motor

  Ima dva namotaja po fazi, po jedan za svaki pravac magnetnog polja, obično 5 ili 6 žica. Kako se polaritet može promeniti bez promene smera struje, komutacija kola može biti jednostavna. Srednji kraj je obično na visokom naponu dok se zavisno od željenog polariteta jedan ili drugi kraj spuštaju na nizak nivo i time određuje tok struje.Unipolarni step motor prikazan je na slici 7.

Slika 7. Unipolarni step motor

  Bipolarni koračni (step) motor

  Ima jedan namotaj po fazi, pa se tok struje mora menjati kako bi se promenio polaritet (slika 8.). Ovi motori zahtevaju nešto složeniju elektronsku kontrolu od unipolarnih.

Slika 8. Bipolarni step motor

  • RC servo motori

  RC servo motori su sastavljeni od DC motora koji je povezan na potenciometar. PWM signal koji se šalje servo motoru se pretvara u komandu za poziciju preko elektronike smeštene u kućištu motora. Kad mu se zada komanda rotacije on se rotira u zadatom smeru dok potenciometar ne dostigne određenu vrednost za tu poziciju. Kontrolišu se preko tri signala, VCC, GND i komande. Izgled jednog servo motora prikazan je na slici 9.

Slika 9. Izgled jednog servo motora

  Servo očekuje puls svakih 20ms u cilju dobijanja tačne informacije o uglu zakretanja. Širina impulsa diktira opseg ugaonog kretanja. Fizičke granice i širina pulsa varira u zavisnosti od proivođača, ali uglavnom se ugaona kretanja kreću u rasponu od 180°-210°.
