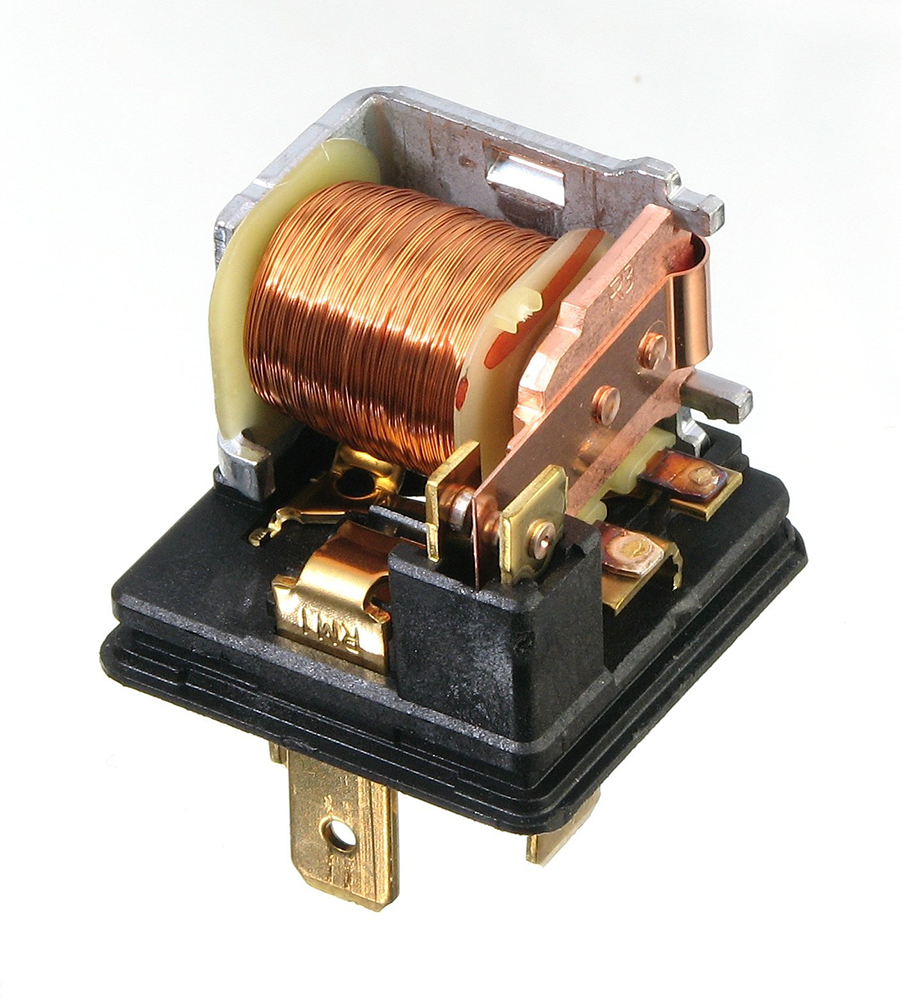

Relej predstavlja uređaj koja služi za prekidanje ili uspostavljanje strujnog kola. Prekid nastupa kada se na kalem dovede struja. U opštem slučaju, struja se mora konstantno dovoditi na kalem, radi održavanja kontakta, dok impulsni relej „pamti“ i reaguje samo na trenutnu vrednost struje. Drugim rečima, električni impuls do kalema rezultuje paljenjem kontakta, dok sledećim električnim impulsom dolazi do gašenja kontakta.
Opis
Digitalni impulsni relej predstavlja elektronski sklop koji verno oponaša osobine impulsnog releja sa mehanizmom zupčanika. Prvim pritiskom tastera relej se uključuje, a drugim isključuje. Prednost ovog sklopa je to da se može koristiti u centralizovanom sistemu za kućnu automatizaciju. Još jedna prednost je niža cena u odnosu na impulsni relej sa zupčanikom. Na digitalni impulsni relej ne utiče električni šum, a konekcija između tastera i kola se može postići kablom bez zaštite bilo koje dužine.
Šema
Osnovna komponenta kola je IC1 (CD4017). Pri povezivanju tastera, prisutan je i optoizolator, komponenta koja služi za prenos električnih signala između dva izolovana kola, uz pomoć svetlosti.
Prvim pritiskom bilo kog tastera dolazi do uključivanja opto-izolatora do GND u IN stanje. Izlazni signal iz opto-izolatora se pojačava tranzistorom Q1 (BC557), zajedno sa C1, R3 i R4. Tako pojačani signal se dovodi na takt (pin 14) dekadnog brojača IC1 (CD4017), stanje brojača se povećava za 1 i relej se uključuje (stanje ON). Tranzistor Q2 (2N2222) povezan na pin 2 IC1 dovodi napon od 12V. LED1 prikazuje ON/OFF stanja. Drugim bilo kojim pritiskom tastera, relej se isključuje. Ako pomoću LE didode, D2, povežemo pin 4 da resetuje pin CD 4017, brojač se vraća u inicijalno stanje, i spreman je za sledeći pritisak tastera, za uključivanje. Komponente C2 i R6 održavaju napon od 12V za Reset pin, tokom napajanja kola, dok se C2 ne napuni na 12V.
Promena stanja (IN/OUT ) kolektora tranzistora Q2 se koristi u sistemima mikrokontrolera (GSM daljinsko upravljanje, WEB kontrola i slično). Napon napajanja kola je DC napon od 12V. U standby režimu, kada je relej isključen, digitalni impulsni relej troši 0V.
Instalacija
Lista delova
IC1 – CD4017
Q1 – BC557
Q2 – 2N222
OK1 – PC818 (opto – izolator)
D1 – 1N4004
D2 – 1N4148
R1 – 3 K
R2 – 100 K
R3 – 1K
R4 – 10 K
R5 – 1 K
R6 – 100 K
R7 – 1 K
C1, C2 – 100 nF
C2, C3, C4, C5, C6 – 1μf/25V
LED1 – LED dioda
K1 – 12V relej
Impulsni relej ima dva stanja (označava se kao bistabilan). Kada nema struje, relej ostaje u poslednjem stanju, dok prvi impuls na kalem uključuje relej, sledeći impuls ga isključuje. Ovaj tip releja ima prednost pošto jedan namotaj troši struju samo za trenutak, dok se uključi.
